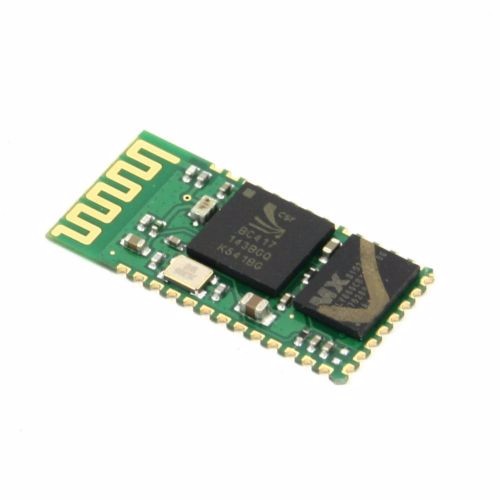

HC - 05 Master - Slave - Funk - Serielles Bluetooth - Modul für Funk - Transceiver ohne Basisplatte für Arduino Uno R3
Wenn Sie in den AT-Modus wechseln möchten
Halten Sie einfach die Taste gedrückt
Bis das Setup abgeschlossen ist
Die folgenden Informationen werden aus verschiedenen Gründen nicht zur Verfügung gestellt: "Designanforderungen nicht absolvieren" und fragen, nicht zustimmen, nicht kaufen:
1, das Papierhandbuch und die CD-ROM
2, die ursprünglichen Designdokumente, einschließlich, aber nicht beschränkt auf SCH-Dokumente, PCB-Dateien
3, verschiedene Mikrocontroller-Ende des Testprogramms
4, andere intelligente Geräte (wie PDA, PSP, Mobiltelefone und andere verschiedene Marken) serielle Verfahren
5, wurde oben zusätzlich zu anderen Informationen beschrieben, die außerhalb des Systems bereitgestellt werden könnten
HINWEIS! ! ! Legen Sie das Netzteil nicht an den Signalstift, es brennt direkt!
Folgendes ist kein Produktqualitätsproblem. Verdrahtungsfehler sind von der Garantie ausgeschlossen und werden nicht zurückgegeben:
1, da das Ende des spontanen Tests erfolgreich ist, verursacht die Verwendung von TXD oder RXD einen Kurzschluss mit der Masse
2, kein stromversorgungsmodul gegen rückwärts verursachen beschädigung der stromversorgung
1.1 Tipps (sehr wichtig):
TXD: Sendeseite, im Allgemeinen als eigener Absender bezeichnet, normale Kommunikation RXD muss mit einem anderen Gerät verbunden sein.
RXD: das empfangende Ende, normalerweise als sich selbst empfangendes Ende ausgedrückt, die normale Kommunikation TXD muss ein anderes Gerät anschließen.
Bei normaler Kommunikation selbst TXD RXD für immer angeschlossenes Gerät!
Da die Wiederaufnahme der spontanen: RXD normalen Kommunikationszugriff auf andere TXD-Geräte, wenn Sie also von sich selbst gesendete Daten empfangen möchten, wie der Name vermuten lässt, ist, die Daten zu empfangen, die sie selbst übertragen, dh die direkt mit der eigenen TXD-RXD verbunden sind, verwendet Test selbst senden und empfangen Es ist normal, dass der Test auf das schnellste und einfachste Verfahren durchgeführt wird, wenn ein Problem auftritt. Auch als Loopback-Test bezeichnet.
1.2 Level Logik:
TTL-Pegel: typischerweise binäre Datendarstellung, + 5 V entspricht einer vorgegebenen logischen "1", 0 V entspricht logisch "0", das System wird als TTL-Signal bezeichnet und ist eine positive Logik
RS232-Pegel: Bei Verwendung von -12V bis -3V entspricht dies einem logischen Pegel von "0", + 3V bis + 12V, einem logischen Pegel von "1" entspricht eine negative Logik
1.3 Produktmerkmale:

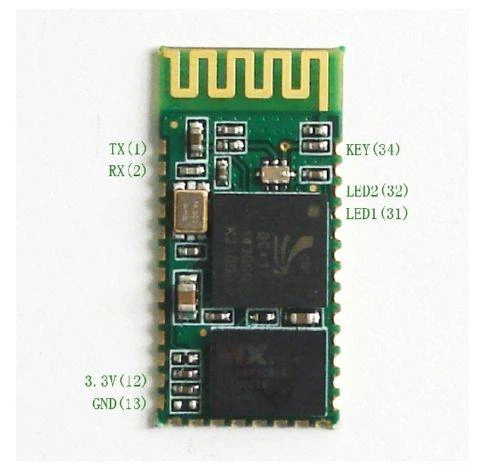

1, das Kernmodul HC-05 des Moduls, führt zur Schnittstelle: VCC, GND, TXD, RXD, KEY-Pin, Bluetooth-Verbindungsstatus-Pinbelegung (STATE), nicht verbunden mit dem Ausgang Low, nachdem der High-Ausgang angeschlossen wurde
2, LED zeigt den Status der Bluetooth-Verbindung an. Bluetooth-Konnektivität bedeutet, dass kein Blitz oder langsamer Blitz im AT-Modus angezeigt wird. Doppelblinken zeigt an, dass Bluetooth angeschlossen und der Anschluss eingeschaltet ist
3, untere Anti-Reverse-Diode mit 3,3 V LDO, Eingangsspannung 3,6 ~ 6 V, wenn der ungepaarte Strom von etwa 30 mA, etwa 10 mA gepaart, die Eingangsspannung um mehr als 7 V zu verbieten!
4, die Schnittstellenebene 3.3V, kann direkt an verschiedene SCM angeschlossen werden (51, AVR, PIC, ARM, MSP430 usw.), 5V Mikrocontroller kann auch direkt angeschlossen werden, kann nicht ohne MAX232 MAX232 passieren!
5, offen bis zu einer effektiven Entfernung von 10 Metern (Nennleistung von KLASSE 2), mehr als 10 Meter sind möglich, tun Sie dies jedoch nicht, um die Qualität der Verbindungsentfernung sicherzustellen
6, nach dem Paar bei serieller Vollduplex-Schnittstelle, ohne ein Bluetooth-Protokoll zu kennen, das 8 Datenbits, 1 Stoppbit, Parität-Kommunikationsformat unterstützt, kann eingestellt werden, wobei das am häufigsten verwendete Kommunikationsformat andere Formate nicht unterstützt.
7, kann in den AT-Befehlsmodus 34 Fuß gezogen werden, um Parameter einzustellen und Informationen abzufragen
8, kompakt (3,57 cm * 1,52 cm), Fabrik-Chip-Produktion, um die Platzierungsqualität sicherzustellen. Und setzen Sie transparente Schrumpfschlauch, Staub und schön, und es gibt eine gewisse antistatische Fähigkeiten.
9, kann über AT-Befehle als Master- oder Slave-Modus umgeschaltet werden, Sie können über AT-Befehle eine Verbindung zum angegebenen Gerät herstellen
10, Unterstützung aus der Standard-Baudrate 4800bps ~ 1382400bps
1.4 Verwendung:
Nach dem Pairing kann ebenso wie die feste Baudrate des seriellen Anschlusses im selben verwendet werden, solange es "Festes Baud, 8 Datenbits, keine Parität" ist, das Kommunikationsformat der seriellen Geräte direkt durch den ursprünglichen seriellen Anschluss ersetzt werden kann Sie müssen das Programm nicht ändern. Wie Datenerfassung, intelligentes Auto, serieller Drucker, Gittersteuerung im Freien.
Mit einem Computer gekoppelt: Verwenden Sie für serielle Bluetooth-Kommunikation mit dem Gerät dieselbe serielle Schnittstelle
Gepaart mit der Telefonverwendung: Verwenden Sie denselben seriellen Anschluss, um zwischen Ihrem Telefon über die serielle Bluetooth-Kommunikation mit dem Gerät zu kommunizieren
Gepaart mit einem Bluetooth-Host: Für zwei Geräte direkt über die serielle Bluetooth-Kommunikation, z. B. zwischen dem Mikrocontroller und dem seriellen Mikrocontroller-Kabel mit Mikrochips usw., verwenden Sie dieselbe serielle Schnittstelle
Flexibler Einsatz:
Baudratenkonvertierung, da Empfänger und Sender ihre eigene Baudrate wählen können, wenn eine kleine Datenmenge als Baudratenkonvertierungsgerät verwendet werden kann.
2.1 Verbindung zum Bluetooth-Modul des Computers herstellen (aus dem Modus)
Die folgende Reihenfolge mit dem Computer, der als Beispiel mit Bluetooth gekoppelt ist:
Zuerst durchlaufen Sie die Stromversorgung des Bluetooth-Moduls, dieses Mal blinkt, öffnen Sie "Mein Bluetooth-Standort" und klicken Sie auf "Nach Geräten in Reichweite suchen".
Das System sucht nach Bluetooth-Geräten, den Standard-Gerätenamen "linvor" (der Name wurde geändert, z. B. "jiayuanelectron"), doppelklicken Sie oder klicken Sie mit der rechten Maustaste und wählen Sie "Bluetooth-Gerät hinzufügen".
Geben Sie einen Passcode ein (der Standardwert ist "1234").
Klicken Sie auf "Weiter". Wenn das Kennwort korrekt ist, werden die Verbindung zwischen Computer und Pass-Through-Modul hergestellt. Wenn zuvor keine seriellen Bluetooth-Geräte installiert waren, installiert das System den Treiber automatisch und generiert einen virtuellen seriellen Port
Klicken Sie auf Konfiguration, wählen Sie den entsprechenden COM-Port aus.
Ich wähle hier nur com5, der serielle Anschluss ist nach Beendigung des Vorgangs mit dem Computer verbunden, wie ich hier com5 habe, den Port öffnen, wenn das Bluetooth-Modul aus der LED blinkt und dann doppelt blinkt Das Bluetooth-Modul ist der serielle Port des Computers mit fester Baudrate, der in demselben Port verwendet wird, mit der Ausnahme, dass er drahtlos ist.
