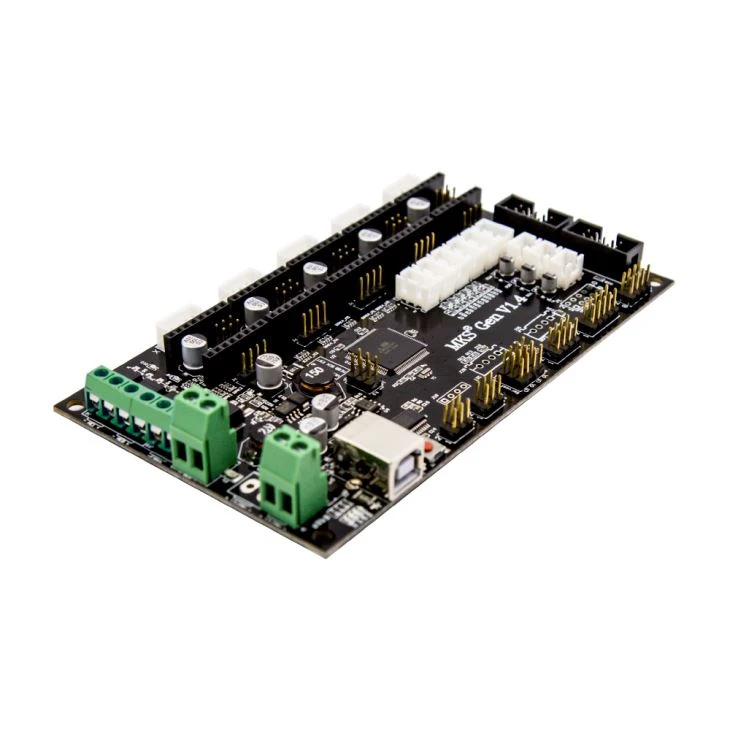

Steuerplatine für 3D-Drucker MKS GEN V1.4 mit 50 cm USB-Kabel
Eigenschaften:
1. Integrieren Sie 2560 und Rampen1.4 auf einer Leiterplatte, vereinfachen Sie die Verdrahtung und sind stabiler.
2. Verwenden Sie die Marlin-Firmware, dieselbe Konfigurationsmethode wie Ramps1.4. Sie kann Ramps1.4 direkt ersetzen.
3. Unterstützung verschiedener Stepper-Treiber: 4988,8825, TMC2208 und TMC2100.
4. Verfügbar für LCD2004, LCD12864, MKS TFT24 / 28/32/35/70.
5. Verfügbar für den Anschluss eines externen großen Schrittschalters an die 57 und 86 Motoren.
6. Verwenden Sie qualitativ hochwertige MOSFETs, bessere Kühlung, längere und stabilere Arbeit.
7. Verwenden Sie einen dedizierten Power-Chip, unterstützen Sie den 12-V-24-V-Eingang und lösen Sie das Wärmeproblem des Spannungswandlers.
8. Eine stabile Filterschaltung reduziert die Interferenzen erheblich. Vermeiden Sie die Probleme, die der Drucker abstürzt oder zufällig trifft.
9. Akzeptieren Sie den 24-V-Eingang und reduzieren Sie den Heizstrom auf 1/4, wodurch das Mosfet-Wärmeproblem effizient gelöst wird.
10.Die Farbe der Treiber-Terminals auf der Hauptplatine entspricht der Farbe der MKS-Stepper-Treiber, wodurch die Stepper-Treiber in der richtigen Richtung eingesteckt werden.
11.Reservieren Sie die Servos-, AUX-1- und AUX-2-Klemmen der Rampen1.4.
Besondere Aufmerksamkeit:
1.Versichern Sie sich, dass die positive und negative Verbindung direkt vor dem Einschalten ist.
2.Neines Einstecken und Entfernen von Treibern und Motoren beim Einschalten, sonst werden die Treiber leicht verbrannt.
3.Keine Anpassung des Treiberstroms bei laufenden Motoren.
Der richtige Weg das zu tun:
Trennen Sie zuerst die Stromversorgung und entfernen Sie die Motoren.
Zweitens wieder einschalten, das Potentiometer einstellen und die Spannung des Potentiometers messen, bis der erwartete Wert erreicht ist.
Machen Sie keinen Fehler in Richtung Stepper-Treiber, sonst werden die Stepper-Treiber selbst die Hauptplatine durchgebrannt.
